總部位于德國施泰因哈根的 Plasmatreat 有限責任公司是一家專為高效表面處理和環保生產工藝提供等離子體系統的制造商，公司在去年的 2019 年德國杜塞爾多夫橡塑展 K 展上展出了一款全新的等離子體處理裝置。該處理裝置創造性地采用了倍福的 XPlanar 平面磁懸浮輸送系統實現高精度和靈活的工件輸送。XPlanar 取代了以前用于輸送 PCB 板等敏感元件的系統，并且無需安裝復雜的六軸機器人和直線電機。
等離子體處理裝置可以將不同材料的表面處理分為兩個階段，Plasmatreat 的設計負責人 Jochen Stichling 闡述道：“在第一階段，基板被移動到噴嘴下方進行清潔和活化。在第二階段，用噴嘴噴涂功能性涂層。”他解釋，公司在這方面一直專注于創新：“我們需要一個處理速度快、完全可編程且無磨損的系統來輸送工件。而在定制化編程軌跡和行程方面，倍福的 XPlanar 平面磁懸浮輸送系統是不二之選。”
由可自由懸浮的動子組成的平面電機輸送系統
XPlanar 平面磁懸浮輸送系統將可以隨意排列的傳輸平面模塊與懸浮在其上方的動子托盤的多維定位能力完美結合于一體，可以實現快速、靈活及高精度定位。動子可以在二維平面上進行無摩擦、無接觸的運動，最高速度可達 4 m/s，加速度可達 2 g，重復定位精度可達 50 μm；運行過程中幾乎不會產生任何噪音或機械磨損。該系統不僅支持二維 X/Y 空間內的定位運動，還提供在必要時讓動子做六自由度運動的附加功能：
– 最大 5 mm 的升降運動（空載）， 可選擇稱重功能
– 最大 5° 傾斜運動，用于處理液體的輸送
– 最大 ±15° 的旋轉或者在特定傳輸平面模塊上 360° 的旋轉；
Plasmatreat 等離子體表面處理設備中使用的 XPlanar 輸送系統由 6 個 240 x 240 mm 的平面模塊和 1 個動子托盤組成。

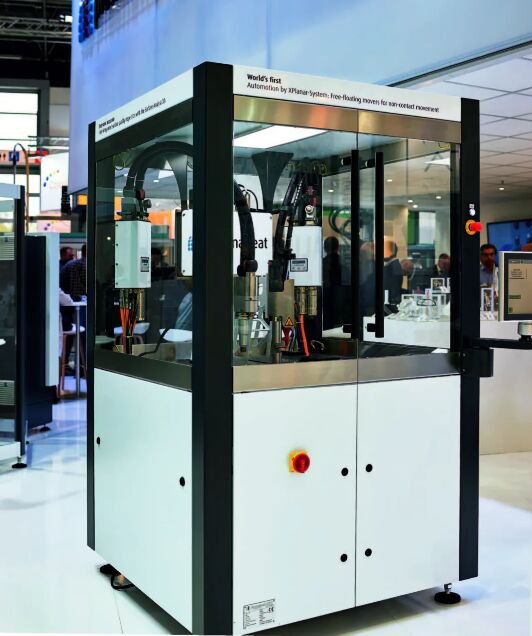

*新的等離子體表面處理設備結構非常緊湊，因為它不再需要使用六軸機器人或額外的線性軸
提高靈活性，降低機械復雜性
XPlanar 系統的一個重要優點是，不再需要移動用于表面處理的等離子體噴流裝置，因此，現在可以將其安裝在固定的安裝架上。無論是從機械方面還是從電氣方面看，等離子體噴流工藝都是相當復雜的，如果能夠只移動工件而不是等離子體噴流裝置本身，可以大大減少進料裝置的磨損。Jochen Stichling 認為，靈活性的提高也給我們帶來了額外的好處：“我們只需要使用簡單的工裝就可以將各種材料樣本放到動子上輸送至處理工位。我們可以很輕松地在等離子體噴流裝置旁邊增添各個加工工位（例如，給合格工件做上標記的工位，或者用光學靈敏測頭進行全面工件檢查的工位），并根據需要靈活地將工件輸送到這些工位。XPlanar 的加速度很快，也讓我們能夠高速移動材料樣品；例如，對于較薄的樣品，這有助于減少固定噴流裝置的處理時間。”
*Plasmatreat 公司 CEO Christian Buske（右）和德國倍福自動化有限公司總裁（左）對基于 XPlanar 的等離子處理裝置在 2019 年德國杜塞爾多夫橡塑展 K 展上的成功亮相感到高興
關于德國倍福（BECKHOFF）
德國倍福自動化有限公司的總部位于德國威爾市。公司在世界各地設有分支機構，加上全球的合作伙伴，目前公司業務已遍及70多個國家和地區。
倍福始終以基于PC的自動化新技術作為公司的發展理念，所生產的工業PC、 現場總線模塊、驅動產品和 TwinCAT自動化軟件構成了一套完整的、相互兼容的控制系統，可為各個工控領域提供開放式自動化系統和完整的解決方案。30多年來，倍福公司的元件和系統解決方案在世界各地得到了廣泛的應用。2001年3月德國倍福在北京設立中國區第一個代表處，2007年5月德國倍福在上海成立獨資公司，并將中國區總部遷至上海。此后公司業務進入了一個快速發展時期，目前已在北京、廣州、成都、武漢、南京等全國26個大中城市設立了辦 事處。隨著倍福各種具有良好性價比的新產品、新技術不斷進入中國市場，其勇于打破傳統控制模式，傾力推廣PC控制技術的理念已被越來越多的中國用戶所接受。
